復合圓錐破碎機安裝時要注意哪些事項?

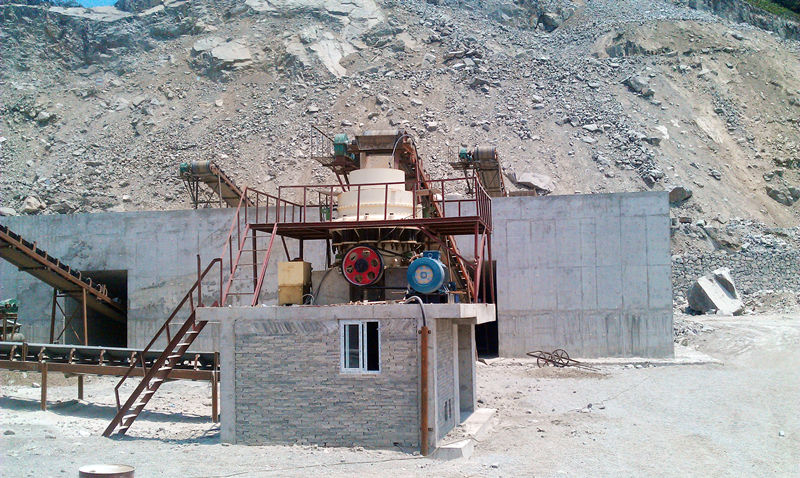

復合圓錐破碎機

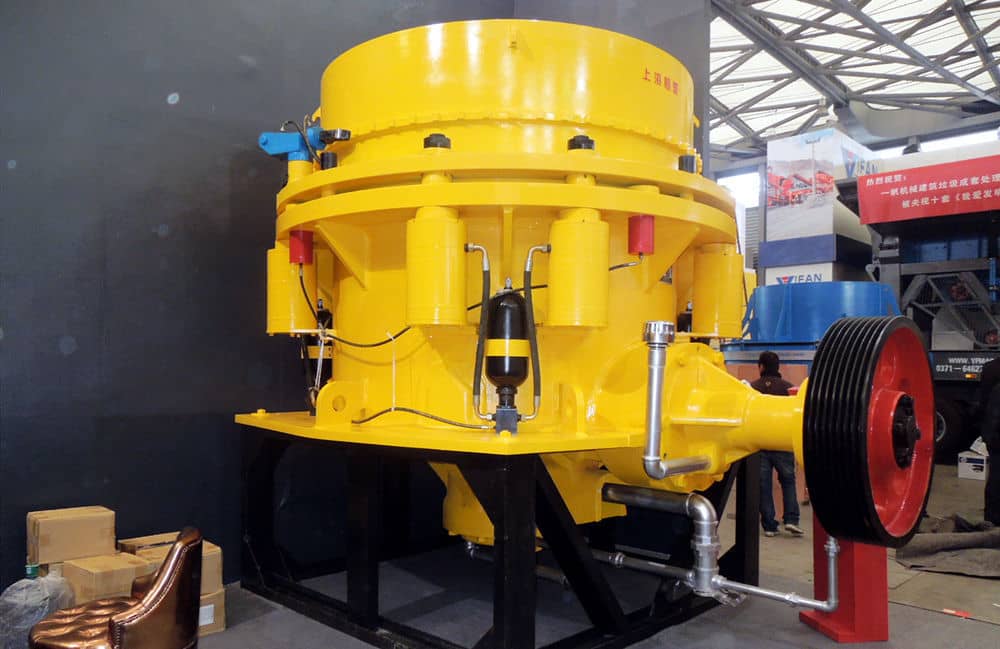

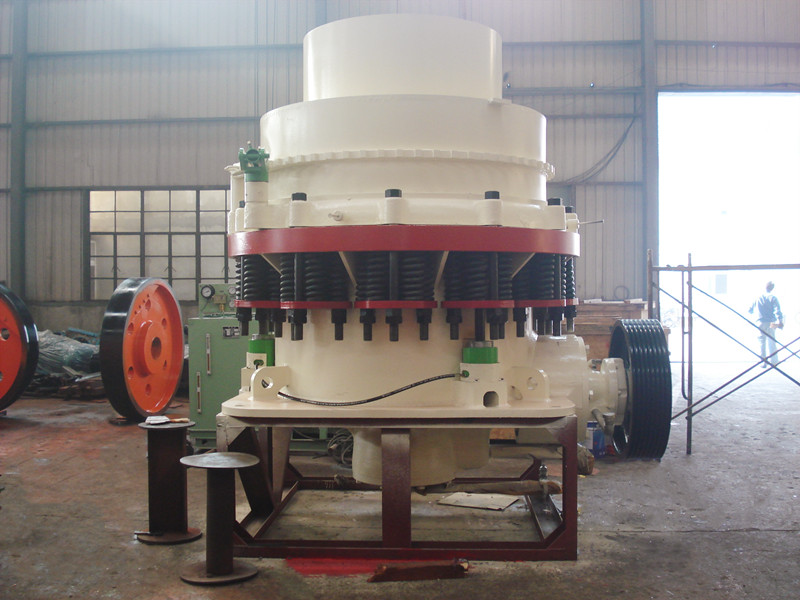

圖一:復合圓錐破碎機外形圖

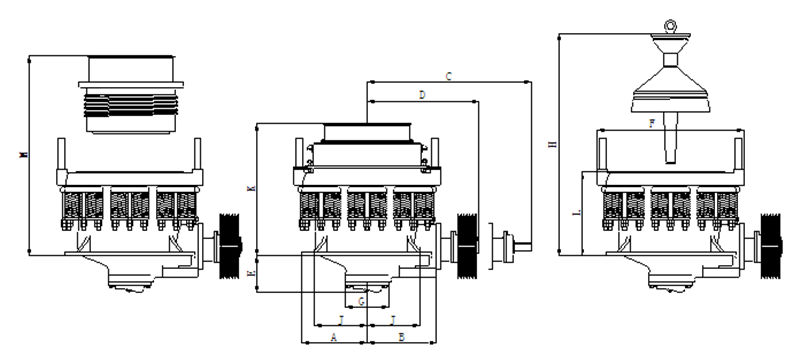

標準型和 短頭型 | 圓錐破碎機規格 | PYF-600 | PYF-900 | PYF-1300 | PYF-1600 | PYF-2100 | |
破碎機中心線至機架法蘭 | A | 685 | 840 | 1020 | 1450 | 1655 | |
破碎機中心線至傳動軸架法蘭面 | B | 660 | 890 | 1120 | 1400 | 1780 | |
拆卸傳動軸架部所需水平空間 | C | 2010 | 2515 | 2900 | 3510 | 4320 | |
破碎機中心線至傳動軸外端面 | D | 1550 | 1860 | 2050 | 2465 | 2975 | |
機架基面至底蓋最低點 | E | 355 | 460 | 640 | 815 | 1050 | |
支承套最大直徑 | F | 1450 | 2010 | 2500 | 3280 | 4270 | |
底蓋直徑 | G | 430 | 560 | 690 | 815 | 915 | |
拆卸破碎錐所需空間高度 | H | 2135 | 2800 | 3530 | 4270 | 5465 | |
地腳螺釘位置尺寸 | J | 495 | 660 | 883 | 1130 | 1245 | |
機架基面至給料斗頂部 | K | 1195 | 1730 | 2300 | 2690 | 3300 | |
機架基面至支承套頂部 | L | 865 | 1070 | 1320 | 1550 | 1960 | |
拆卸調整套所需空間高度 | M | 1625 | 2390 | 3320 | 3810 | 4780 |

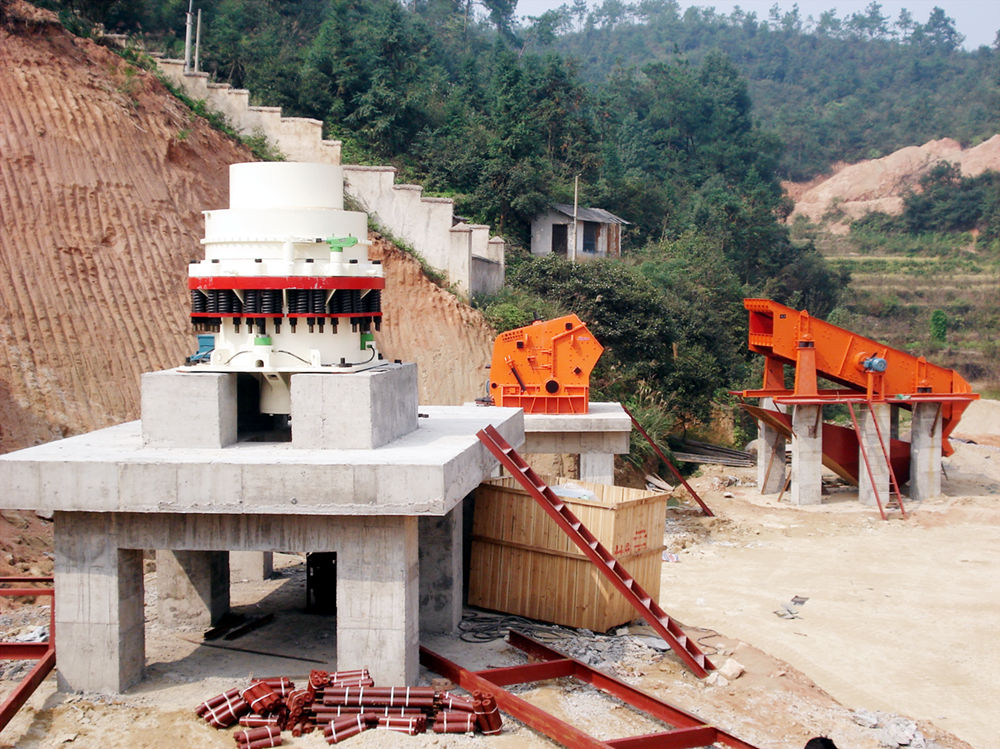

圖二:復合圓錐破碎機基礎圖
圓錐破本體和 需要經常吊裝的部件重量 |
標準型圓錐破碎機 | 短頭型圓錐破碎機 |
圓錐破碎機本體重量 | 22460 | 22590 |
主機架、支承套、彈簧、偏心套、碗形軸承架、傳動、破碎機皮帶輪 | 13930 | 13930 |
主機架、支承套、彈簧 | 10980 | 10980 |
主機架(含機架底蓋、機架襯套和機架襯) | 5490 | 5490 |
調整套、軋臼壁 | 4900 | 4350 |
軀體、主軸和破碎壁 | 3630 | 4310 |
傳動軸架、傳動軸和破碎機皮帶輪 | 1270 | 1270 |
偏心套部 | 1050 | 1050 |
碗形軸承架 | 640 | 640 |
破碎壁 | 770 | 590 |
軋臼壁 | 910 | 680 |

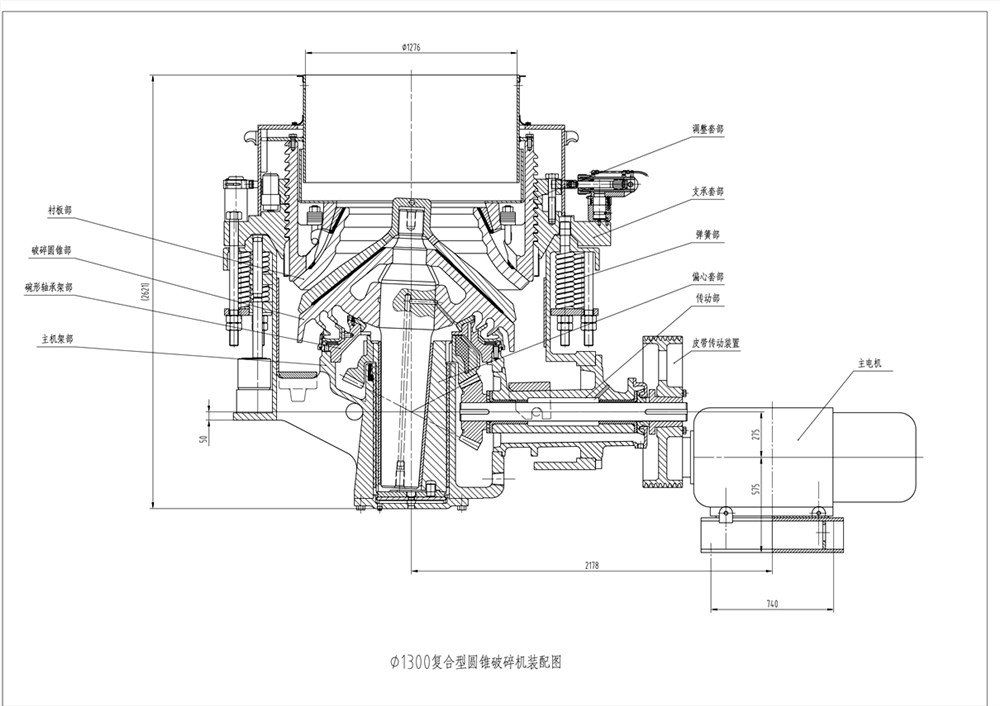

圖三:復合圓錐破碎機裝配圖


好了,以上就是本廠技術人員總結整理的復合圓錐破碎機安裝時需要注意的七大事項,如果您對圓錐破碎機及其它相關產品有更多疑問,可以撥打本公司服務熱線或在網站留言,歡迎您和我們交流破碎機的技術問題。
破碎機導購提醒:請從正規廠家購買設備,以便您在使用過程中得到優質的售后服務。
