砂石生產線布袋除塵器技術方案

第一：概述部分
1、項目概況
現有貴州砂石料生產線一條，主要生產設備有一臺PV912鄂式破碎機、二臺圓錐破碎機、四臺振動篩、二臺沖擊破碎機及數條皮帶輸送機等，加工物料為石灰石。由于石料在破碎、篩分、輸送、提升和下落過程中產生很大的揚塵，這些揚塵彌漫在生產現場，阻擋視線、損壞設備、影響生產，同時污染周邊環境、損害人的身體健康。砂石生產過程中產生的微細粉，是很好的建材和筑路材料，一定細度的石灰石粉還是很好的脫硫還原劑，因此任其飄散也是一種經濟損失。
為保護自然環境和生產環境，保障生產工人的身體健康，同時，回收有經濟價值的微細粉，特擬以下除塵技術方案，包括除塵系統設備的設計、制造、安裝和調試。

2、設計依據
該生產線生產能力400-500t/h，加工物料為石灰石，其粉塵污染源主要來自對石灰石料進行破碎、篩分、輸送過程中產生的揚塵。
本方案的設計主要依據標準及資料為：
2.1 《工業企業設計衛生標準》(GBZ1－2010)
2.2 《大氣污染物綜合排放標準》(GB30774—2014)
2.3 《除塵工程設計手冊》
2.4 業主提供的技術資料和參數
2.5 恒源公司產品說明書

3、砂石生產粉塵治理的原則
根據石料破碎的具體工藝情況，為了達到粉塵治理效果顯著的目的，又能減少設備投資，降低運行費用，同時還能保證設備長期穩定運行，本次工程設計遵循下列原則：
3.1 設備技術先進可靠
粉塵治理系統工程中的關鍵是除塵器的選型。為保證整個系統長期穩定運行，除塵器應選用經長期實踐證明確實是可靠的技術。除塵器的設計應工藝合理、配套完整、除塵效率高排放達標，制造符合JB/T8532-2008(脈沖噴吹類袋式除塵器技術要求)規定的技術要求，能在用戶所提供的含塵濃度條件和自然條件下長期、安全、無人值守運行并達到排放要求。
3.2 系統參數的確定
要達到預計的效果，本系統各工藝參數的確定十分重要。為此，有必要對各種產塵設備的產塵量進行正確的估算，并按照工業通風設計要求對系統風量的分配、設備的布置、管網走向、微細粉料的運送路線等問題進行準確的計算。
3.3 便于維護管理
除塵系統盡可能采用可靠設備和配置，工藝流程簡單，降低系統故障率和設備維修率，同時需兼顧主機設備的運行和維修方便。
3.4 充分考慮系統運行的經濟性
防治結合，盡可能減少除塵系統處理風量。通過加強工藝設備的密封堵漏，減少揚塵量以降低處理風量，從而降低除塵設備投資及運行費用。
3.5 充分考慮系統運行的合理性
設備運行可靠，操作方便。選擇不影響人員、車輛通行，收集粉料易于裝運的位置布置除塵器設備。

第二：方案部分

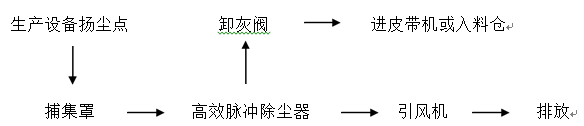

一、除塵系統設備選型和工藝布置描述
砂石生產線粉塵，主要來源：①料倉進料口，鄂破進料口和出料口；②圓錐破碎機進料口和出料口；③Ⅰ道振動篩組進料口、分料口、篩面、篩下落料點；④Ⅱ道振動篩組進料口、分料口、篩面、篩下落料點。5立軸沖擊破碎機，以上5處揚塵點外排的粉塵需要進行處理。除塵器落料點如果在皮帶機上，則也作為揚塵點之一，同時處理。

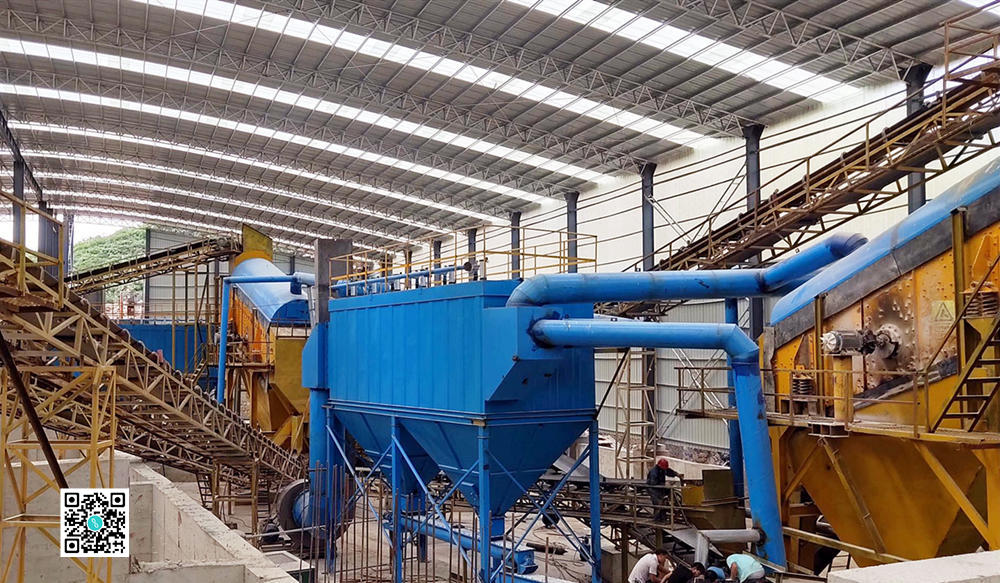

根據現場生產線和生產設備布置特點，采取除塵設備靠近生產設備布置的方式。

1．附表：除塵器設備和對應揚塵點

除塵器編號	處理揚塵點位置	數量	單位	備注
1^﹟除塵器SLQM96-6 （一臺鄂破+2臺圓錐破）	鄂破進料口	1	個	布置在鄂破皮帶機旁邊靠近Ⅰ破一側，收集粉塵由螺旋輸送機送至皮帶機上
	鄂破出料口	1	個
	2臺圓錐破進料口	2	個
	2臺圓錐破出料口	2	個
	料倉進料口	1	個
2^﹟除塵器SLQM96-7 （Ⅰ道振動篩組2475，二臺）	Ⅰ道振動篩組總進料口	1	個	布置在Ⅰ道振動篩旁邊，收集粉塵由螺旋輸送機送到皮帶機上。
	分料入料口	2	個
	Ⅰ道篩（2臺）篩面	2	個
	Ⅰ道篩下料口（2臺）	4	個
	收集粉塵落料點	1	個
3^＃除塵器SLQM96-7 （Ⅱ道振動篩組2475，二臺）	Ⅱ道振動篩組總進料口	1	個	布置在Ⅱ道振動篩旁邊，收集粉塵由螺旋輸送機送到皮帶機上。
	分料入料口	2	個
	Ⅱ道篩（2臺）篩面	2	個
	Ⅱ道篩下料口（2臺）	6	個
	收集粉塵落料點	1	個
4^＃除塵器SLQM96-6 （立軸沖擊破碎機*2臺）	立軸沖擊破碎機進料口	2	個	布置在立軸沖擊破碎機旁邊，收集粉塵由螺旋輸送機送到皮帶機上。
4^＃除塵器SLQM96-6 （立軸沖擊破碎機*2臺）	立軸沖擊破碎機出料口	2	個	布置在立軸沖擊破碎機旁邊，收集粉塵由螺旋輸送機送到皮帶機上。

2．除塵器設備工藝布置描述

除塵設備技術參數

（1）SLQM96-6氣箱脈沖布袋除塵器
處理風量：40100m3/h
過濾風速：0.8-1.0m/min
設備阻力：1470～1770Pa；
操作壓力：-6000Pa；
入口濃度：＜200g/m³；
出口濃度：≤20mg/Nm³
濾袋尺寸：φ130x2450mm

（2）SLQM96-7氣箱脈沖布袋除塵器
處理風量：46800m3/h
過濾風速：0.8-1.0m/min
設備阻力：1470～1770Pa；
操作壓力：-6000Pa；
入口濃度：＜200g/m³；
出口濃度：≤20mg/Nm³
濾袋尺寸：φ130x2450mm

三、布袋除塵器設備配置表

   （1）SLQM96-6氣箱脈沖布袋除塵器配置表             數量：1臺套

序號	名稱	型號	數量
1	上箱體	Q235δ=4mm	1臺
2	花板	Q235δ=6mm	1片
3	中箱體	Q235δ=4mm	1臺
4	灰斗	Q235δ=5mm	1只
5	主機立柱	H鋼 150×150mm	6根
6	滌綸針刺氈濾袋（拒水防油）	φ130×2450mm	576條
7	袋籠	φ125×2430mm	576條
8	脈沖閥（含電磁閥）	DMF-Z-G 3〞	6只
9	氣缸	φ80×350	6只
10	電磁閥	4V310	6只
11	提升閥	φ450	6塊
12	儲氣罐	0.3m3	1只
13	輸送管	φ89	2套
14	卸灰閥	300X300	1只
15	氣源三聯體		2只
16	螺旋輸送機	LS315-	1臺
17	安全閥		1只
18	壓力表		1只
19	爬梯圍欄	Q235	1套
20	風機	4-73NO10C	1臺
21	風機電機	37kw	1臺
22	控制柜	西門子PLC	1臺
23	設備防腐		1套

（3）SLQM96-7氣箱脈沖布袋除塵器配置表數量：1臺套

序號	名稱	型號	數量
1	上箱體	Q235δ=4mm	1臺
2	花板	Q235δ=6mm	1片
3	中箱體	Q235δ=4mm	1臺
4	灰斗	Q235δ=5mm	1只
5	主機立柱	H鋼 150×150mm	6根
6	滌綸針刺氈濾袋（拒水防油）	φ130×2450mm	672條
7	袋籠	φ125×2430mm	672條
8	脈沖閥（含電磁閥）	DMF-Z-G 3〞	7只
9	氣缸	φ80×350	7只
10	電磁閥	4V310	7只
11	提升閥	φ380	7塊
12	儲氣罐	0.3m3	1只
13	輸送管	φ89	1套
14	卸灰閥	300X300	1只
15	氣源三聯體		1只
16	安全閥		1只
17	壓力表		1只
18	爬梯圍欄	Q235	1套
19	風機	4-73NO.10C	1臺
20	風機電機	45kw	1臺
21	控制柜	西門子PLC	1臺
22	設備防腐		1套

四、除塵器設備技術特點和工藝要求
1．設計原則及要求
1.1設計要求
設備名稱：氣箱脈沖布袋除塵器
除塵器形式：高效脈沖離線清灰、側進風、圓袋外濾式布袋除塵器
本期項目：年產500噸/小時石料加工生產線配套除塵器全套設備（含主管道、支管道、吸塵罩）共計4臺。
主要技術參數：除塵器出口粉塵濃度≤20mg/Nm3
除塵器本體運行設備阻力：1400-1770Pa
本體漏風率：≤ 5%
年運行小時：不小于7500小時
除塵器殼體使用壽命：不低于5年
除塵器正常運行允許溫度:：全年平均溫度 ≤45℃，夏天最高溫度≤65℃，最高溫度年累計不超過3個月。
氣象條件：雨季占全年的1/5時間。

2．技術要求
2.1 除塵器設備的技術要求
2.1.1 除塵器在下列條件下應能穩定運行，出口含塵濃度≤10mg/Nm3。
在甲方提供的設計條件和氣象、地理條件下；
生產負荷（100%）工況下；
在離線檢修和單倉清灰同時進行時；
除塵器正常連續運行允許溫度:≤80℃ ；
2.1.2 除塵器濾袋壽命≥10000小時，布袋年破損率≤1.0%。
2.1.3 除塵器采用平進平出的進出風方式，在設計工況下的過濾風速選定為0.8-1.0m/min。
2.1.,4 除塵器為露天布置，系統考慮防風、防雨、防雪等措施。充分考慮設備維護檢修的方便性，上箱體部分充分考慮維護檢修濾袋的空間，除塵器頂面排水應集中下排，禁止除塵器四周亂排。
2.1.5 采用壓縮空氣脈沖噴吹方式，噴吹脈沖閥膜片采用進口或國內先進產品、有效工作次數不小于100萬次。采用壓縮空氣作氣源，壓縮機設備與除塵器設備同時配備。
2.1.6 除塵器噴吹自動控制，清灰控制方式有定差壓控制法和定時控制法兩種。
2.2 除塵器本體主要部件及要求
2.2.1 除塵器制造要求
設備配套提供進出風管配套法蘭及扶梯平臺，除塵器頂部設防雨棚，除塵器灰斗設檢修人孔。
對于非乙方生產而由乙方外購裝配的除塵器的設備、部件連同相關的備品備件應滿足設備運行甲方要求，而且性能均符合國家有關標準和規范。
2.2.2 材料及設計要求
除塵器本體采用Q235,箱體厚度不小于4mm(包括頂板),蓋板厚度不小于4mm、筋板厚度不小于6mm,進出風管壁厚不小于6 mm,配對法蘭厚度不小于10 mm?；ò搴穸炔恍∮?mm，采用低碳鋼板。
濾料材質的選擇，采用國內優質滌綸針剌氈，濾料經拒水防油處理。袋籠的材質采用Q235，并采取有機硅噴涂或鍍鋅。焊點牢固、強度均勻，垂直度應確保袋籠光滑無毛刺。各項檢測指標按現行國家標準執行。
花板表面光滑、平整，花板孔的誤差在±0.2mm ,花板孔間距誤差在任何方向±1.5mm之內?；ò迮c濾袋的固定密封裝置應緊固而且密封?；ò鍛邆渥銐虻膹姸?。
離線閥門應該使除塵器具有離線功能。離線閥門為氣動薄板型提升閥，二位五通電磁閥，電壓等級為DC24V。
2.2.3距殼體1.5m處最大噪聲不超過85分貝，脈沖噴吹清灰、空氣炮、提升閥工作時除外。
2.3 電氣控制要求
2.3.1 所有清灰程控系統的檢測裝置、執行機構位置反饋信號等均應性能優良、工作可靠、不誤動、不拒動。
2.3.2 除塵器設有濾袋檢漏裝置，能準確檢測出破損濾袋所處的倉室位置。
2.3.3 采用的電動機(若有)符合國家標準，接線盒為防雨型。
2.3.4 所采用的電器元件均是國內著名廠家的產品或引進產品。
2.3.5 布袋除塵器應設置照明系統，照明系統由現場照明箱進行控制，業主負責提供。
2.3.6除塵器電氣控制箱均為雙層密封門，防水、防塵、防小動物。

五、除塵器設備制造周期和安裝工期預估
1、全部除塵器設備制造周期：合同生效后三十五個工作日。
2、全部除塵系統安裝工期：現場具備安裝條件，全部設備進場后二十個工作日。

六、除塵器系統價格表

設備名稱	規格型號	數 量	單價（萬元）	總價（萬元）	備注
氣箱脈沖布袋除塵器	SLQM96-6	2臺	*	*	含控制柜
風機	37KW	2臺	*	*	含電機
氣箱脈沖布袋除塵器	SLQM96-7	2臺	*	*	含控制柜
風機	45KW	2臺	*	*	含電機
以上合計：請咨詢上海恒源銷售部含16%增值稅發票
以下材料客戶可自備
設備安裝費		4臺			不含吊車、腳手架費用
振動篩吸塵罩	2475	4只			*萬元/只 2mm鋼板+支架+防雨布
管道、彎頭、支架		T			現場制作按實際量算*/噸
非標材料安裝及密封		4套			現場安裝
壓縮空氣+管路		1套			含干燥機和儲氣罐
運費	4臺除塵器運費()
合計：
注： 1.全部設備的土建、基礎（含基礎加固和支架平臺等）由業主（合同甲方）負責；全部吊車和腳手架由業主（合同甲方）負責。 2.業主（合同甲方）負責所有設備電線電纜和橋架；業主（合同甲方）負責接通電源到除塵器設備。

七、設備的制造、檢驗、安裝、調試標準
除塵器的設計、制造、測試、驗收將滿足下列規范和標準，如有最新標準，按新標準執行。
《大氣污染物綜合排放標準》GB13223-2011
《鋼鐵大氣污染物排放標準》GB28664-2012
《工業企業設計衛生標準》 GBZ1-2002
《環境空氣質量標準》 GB 3095-2012
《工業企業噪聲控制設計規范》 GBZ1-2010
《鋼結構設計規范》 GB50017-2003
《袋式除塵器安裝要求驗收規范》 JB/T8471-2010
《袋式除塵器用濾料及濾袋技術條件》 GB12625
《袋式除塵器性能測試方法》 GB12138-89
《電器裝置安裝工程施工技術條件》 GBJ147-90
《建筑抗震設計規范》GB50011-2010(2016修定)
《固定式鋼斜梯》 GB4053.2-1993
《固定式工業鋼平臺》 GB4053.3-2009
《火力發電廠熱力設備和管道保溫油漆設計技術規定》 DL/T5072-1997
其它適用于本項目的規范和標準。上述所有標準均為技術協議簽訂時日期的有效版本。

八、質量控制手段
質量是企業生存和發展的動力源泉，“一切為用戶著想，一切服務于用戶”是我們永恒的服務理念。為了進一步強化產品質量管理，牢固樹立“質量第一”的觀念，使產品質量得到根本的保證，本公司建立了完整的質量管理體系。
1、質量目標：
1.1全部產品質量均須達到設計目標，達標率100%，
1.2產品質量不合格不允許出廠。
2、材料供應
2.1所有物資采購，必須充分掌握市場信息，堅持在以保證質量的前提下兼顧擇近、擇廉原則，鞏固協作關系，形成穩定的定點分供方。
2.2 所有物資供應合同，均應要求供應方提供相關的質量證明及檢測文件數據，并保留對供方產品質量的追訴權。
2.3 對于初次選用的供貨廠家，須對其提供的技術數據進行復檢、試驗，合格后方可使用。
3、過程控制
3.1 在產品加工過程中，本公司設立了多個質量控制點，根據質量考核細則，對產品的加工過程進行考核，不合格品嚴禁進入下一道工序。
3.2 所有產品的質量考核細則均嚴格按照ISO標準、國標、行標和企標執行，其中：
板材質量符合GB708、GB709的要求；涂漆工序執行JC/T402標準；焊條質量按GB981標準檢驗；焊接操作執行JC/T532標準；包裝工序執行JC406標準。設備的制造和組裝質量嚴格按行業標準和規范要求進行綜合驗收。

九、技術服務承諾
1、前期服務：積極向買受方提供各種技術資料，必要時派人員到現場協助買受方共同落實并做好前期準備工作。
2、安裝調試過程服務：及時選派身體健康、經驗豐富、工作責任心強的相關技術人員到客戶現場免費指導設備的安裝、調試，詳細解釋產品安裝調試的技術資料和要領，提供全面的技術服務及必要正確的技術示范，協助解決安裝調試中的各種技術問題，并對安裝質量予以確認。
3、技術培訓：與買受方認真協商，并按買受方安排，及時在買受方現場免費培訓技術工人，使買受方人員能真正理解產品的基本工作原理，進一步正確掌握產品的操作、檢查、保養、維修等方面的應知技能。
4、售后服務：提供設備的終身技術服務，長期優惠供應零配件。接到買受方通知后，力爭在24小時內人員趕到現場（確遇特殊情況的，也確保派出人員在12小時內出發，并以最短的時間到達現場）。對所有用戶均實行定期回訪制度，多種形式的對產品使用情況進行反饋，認真解決使用過程中出現的各種問題。

上海恒源冶金設備有限公司是一家大型破碎機設備生產廠家，包括砂石生產線中需要用到的除塵設備，如果你有這方面的問題，可以撥打銷售熱線咨詢。

本文來源：上海恒源冶金設備有限公司官方網站http://www.jkswzx.cn，如需轉載請注明文章出處。
