技術解析|怎么更換制砂機的反擊板
很多朋友想知道制砂機中的反擊板怎么更換的，今天小編就給大家詳細介紹一下反擊板的更換步驟方法和注意事項：
首先在更換反擊板之前，我們必須了解制砂機中反擊板的結構組成，這樣才能更省時省力的去更換，加快了更換的速度和效率。上海恒源生產的HX/HB制砂機反擊板采用的固定方式是通過反擊板支承環固定的，當初這樣設計的原因是考慮到易于拆卸的優點。
反擊板向上/向下運動和更換指南操作（注：比常規更早倒置者例外）：

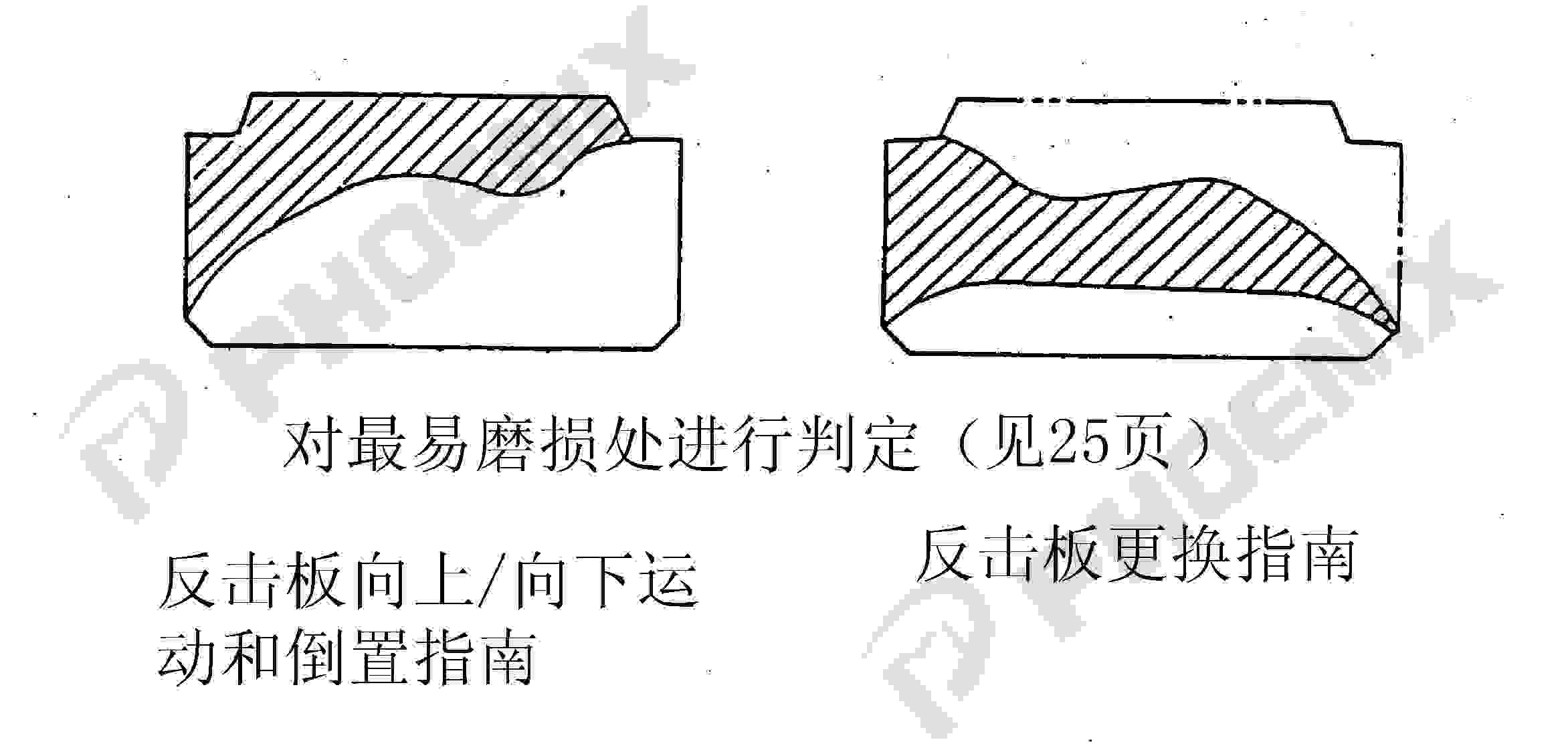

圖二 反擊板易磨損處
其次，我們按照下面的步驟對反擊板進行向上/向下運動（見圖三示意圖）
步驟1：先根據反擊板的磨損情況確定是將反擊板向上/向下運動或者倒置。
步驟2：清理干凈反擊板上積累的物料，然后取下反擊板蓋。
步驟3：使用吊裝設備或采用索具，把固定反擊板支承環的提升裝置向上吊升，在吊升過程中要注意反擊板支撐環保持水平狀態，傾斜角度不得大于1°。
步驟4：取下堵孔板并且裝上反擊板支承擋板。
步驟5：將反擊板支承環放在反擊板支承擋板上。
步驟6：最后安裝上反擊板蓋。

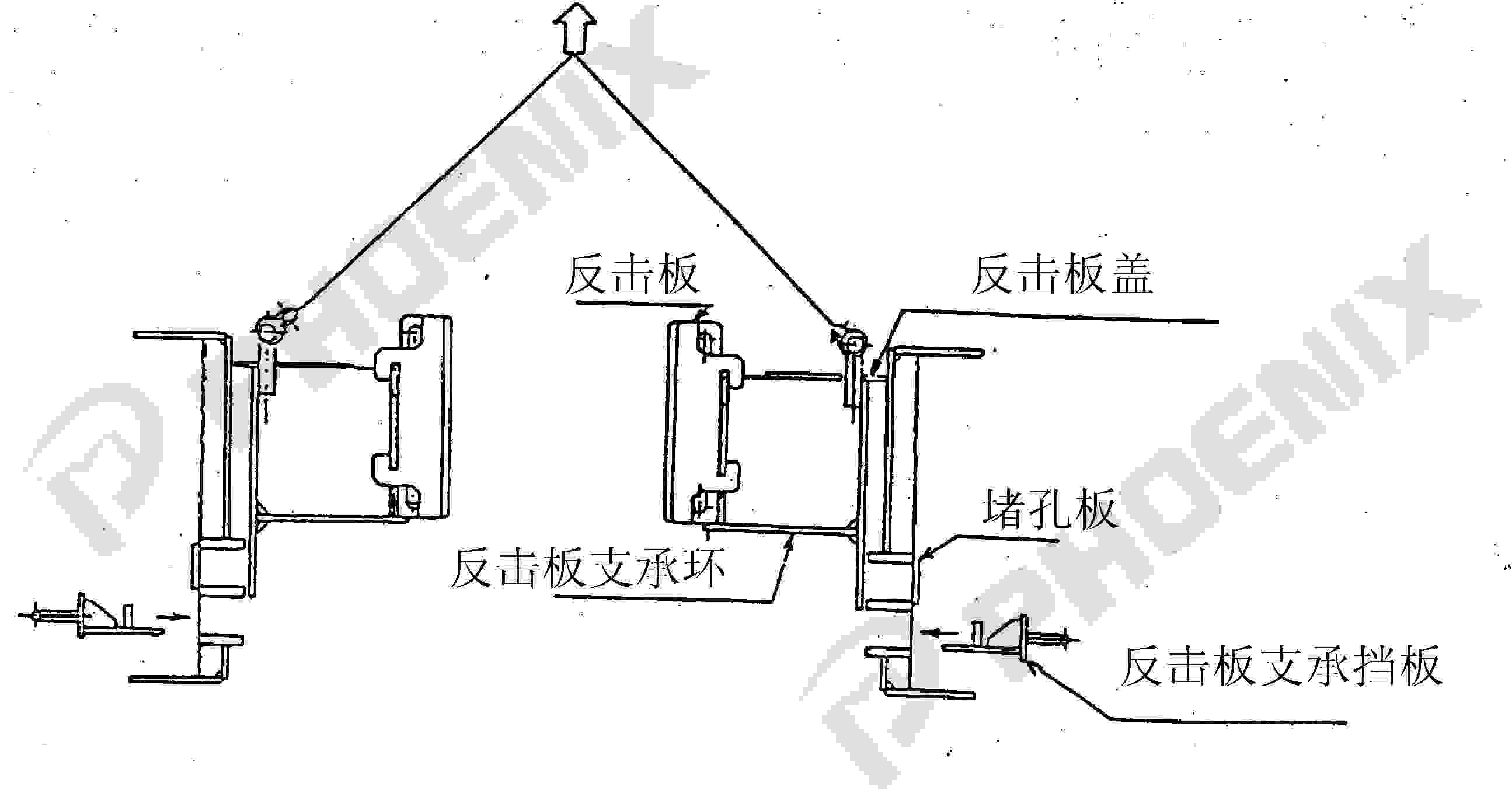

圖三 制砂機內部結構圖
注：HX1000型、HX1200型的設計使反擊板可以進行一段移動，然而應該按照使用用途確定反擊板的使用次數，因?yàn)殡S磨損狀況的不同反擊板的使用次數會降低。

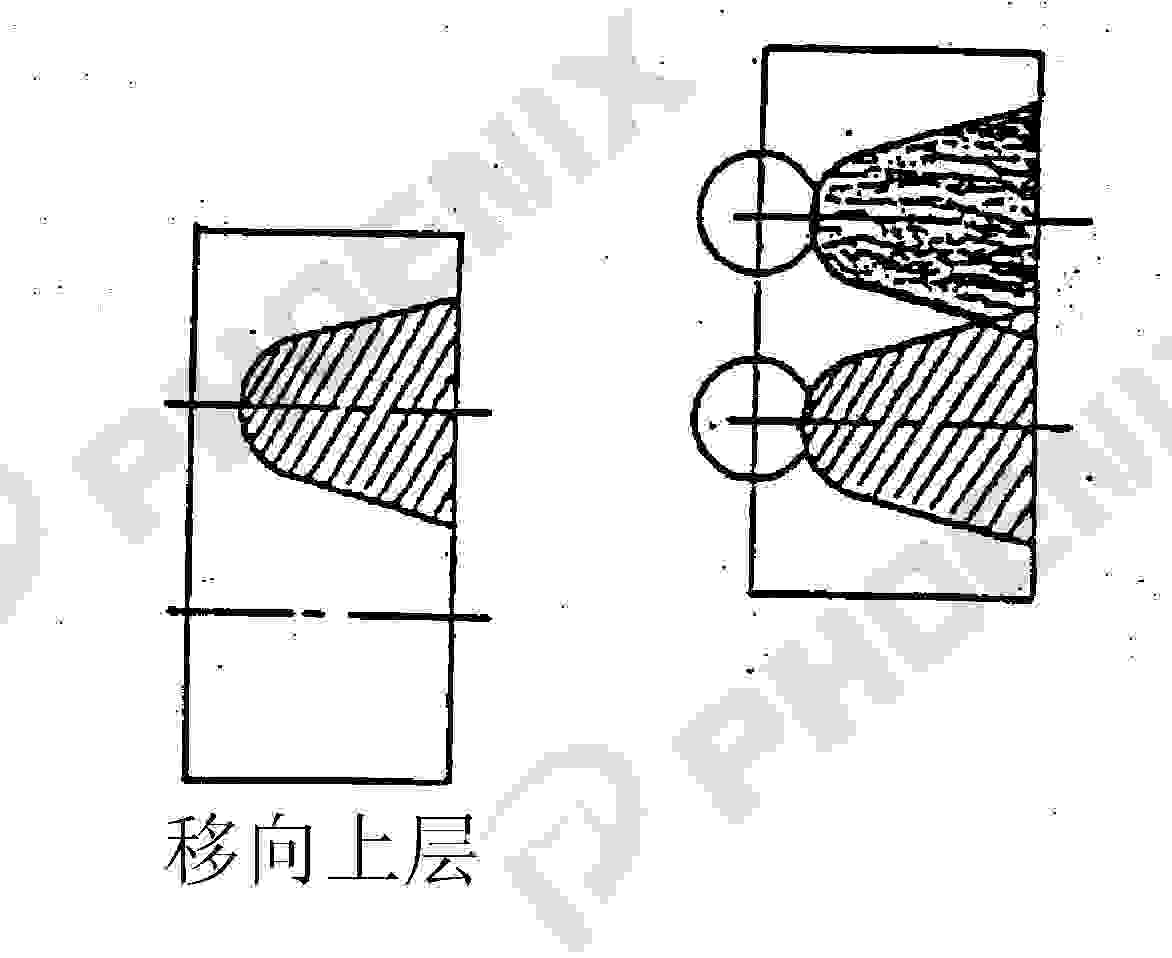

圖四 反擊板磨損狀況
反擊板的壽命取決于○部分處顯示的剩余厚度磨損情況（見圖四），在調整之后按要求使用。

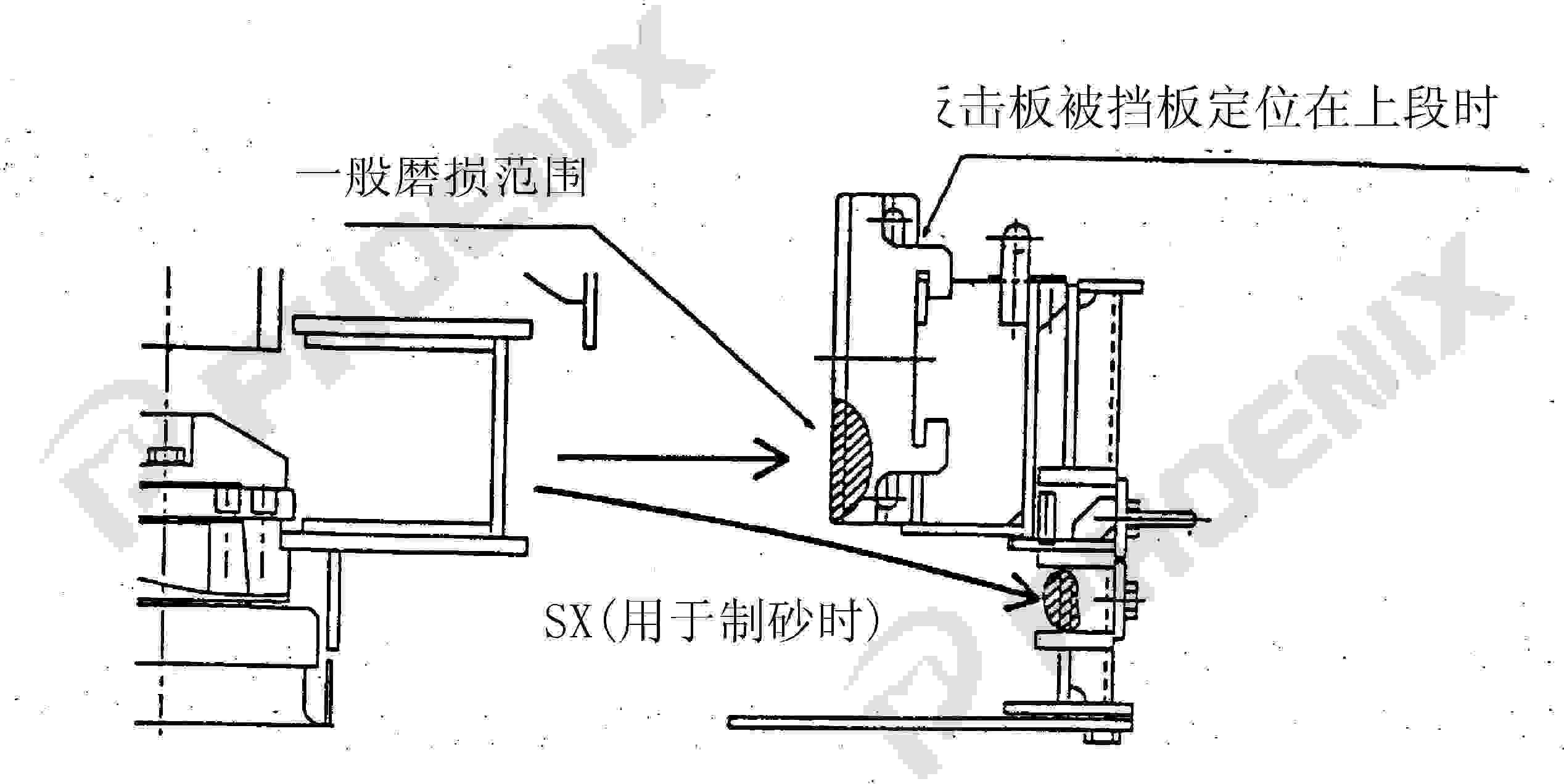

圖五 反擊板磨損狀況
小結：
為改變反擊板的固定位置，應該提前檢查反擊板的磨損范圍，檢查當其位置上升到上段時是否材料與該位置的接觸低于反擊板的下端。
如果當該位置低于反擊板的下端時，材料仍然可以與該位置接觸，如圖五所示，將反擊板固定在中段位置，并且使用反擊板支承墊片調節反擊板的位置。
注意反擊板的磨損范圍可能受物料的尺寸、物料水分、給料率和質量的影響。當這些條件變化時，按照要求確認新的磨損范圍并且調節反擊板的位置。
3.當反擊板位置被移動或者反向時，每天必須確認一次新的磨損位置。
當遇到任何不便時（當材料流向磨損件造成剩余厚度的消失等）對位置進行微調或者移動或者使反擊板位置反向。
最后，當反擊板磨損狀況需要將反擊板反向或者更換成新的時候，其操作步驟如下：
步驟1：將反擊板蓋上積累的物料清除干凈，然后取下反擊板蓋。
步驟2：將反擊板周圍積累的物料清除干凈，當取下一副反擊板時，其它反擊板也可以做好取下的準備。利用反擊板的提升孔，用起重機或者電葫蘆提升然后拉出反擊板。
步驟3：將反擊板反向安裝或者替換成新的。
總結：當將制砂機的反擊板更換成新的時候，事先將新的反擊板與備用的反擊板支承環裝配在一起，按組件更換反擊板，這樣既容易又快捷。當安裝反擊板時，按轉子旋轉的方向移動（從上往下看），以便它與反擊板支承環相接觸。盡可能快速的移動或者反向安裝反擊板，這樣能使反擊板均勻磨損，確保產量增加。弄清楚反擊板的磨損范圍和磨損率以便調節垂直運動/轉換角度。
首先在更換反擊板之前，我們必須了解制砂機中反擊板的結構組成，這樣才能更省時省力的去更換，加快了更換的速度和效率。上海恒源生產的HX/HB制砂機反擊板采用的固定方式是通過反擊板支承環固定的，當初這樣設計的原因是考慮到易于拆卸的優點。

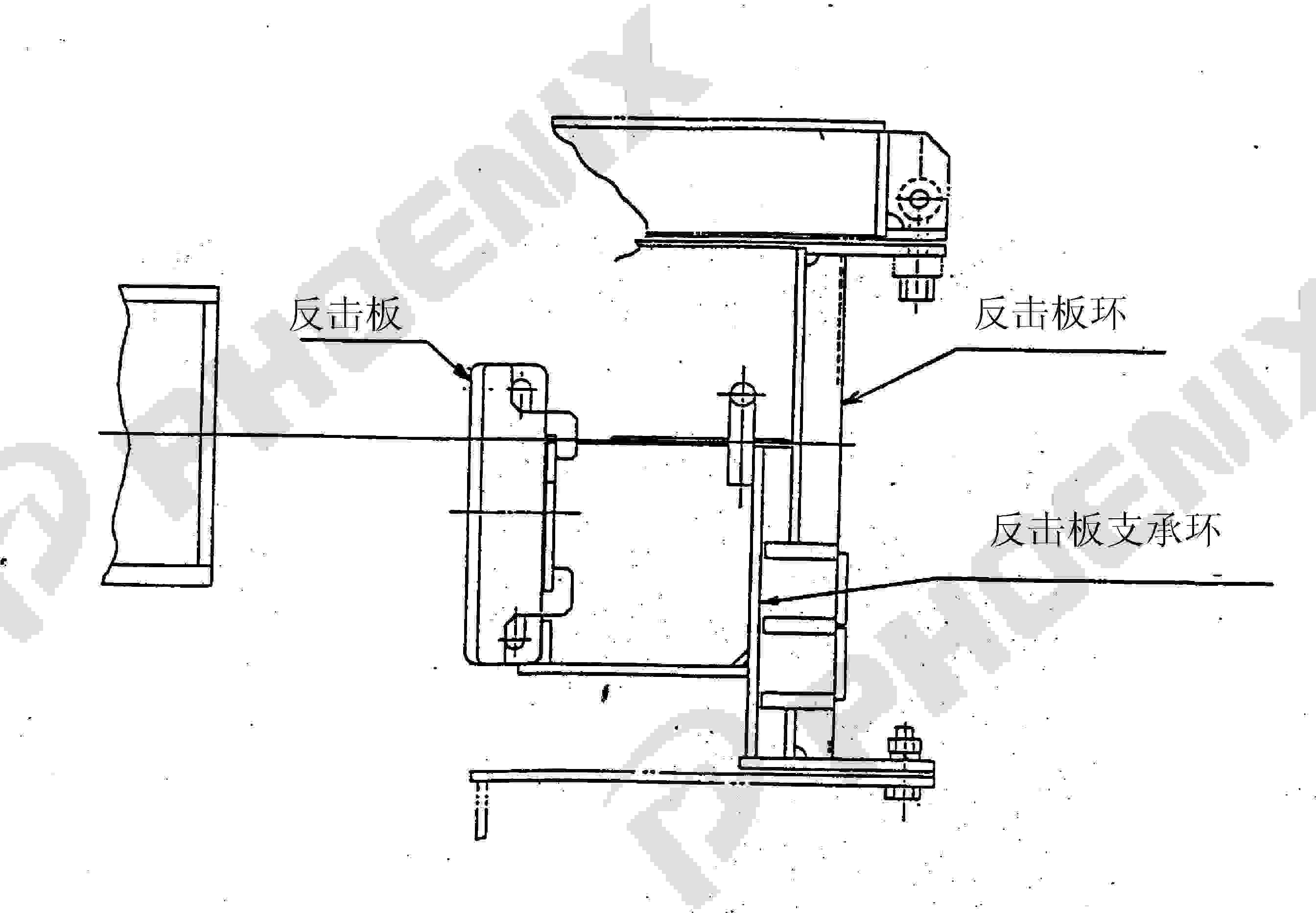

圖一 反擊板結構圖
反擊板向上/向下運動和更換指南操作（注：比常規更早倒置者例外）：
圖二 反擊板易磨損處
步驟1：先根據反擊板的磨損情況確定是將反擊板向上/向下運動或者倒置。
步驟2：清理干凈反擊板上積累的物料，然后取下反擊板蓋。
步驟3：使用吊裝設備或采用索具，把固定反擊板支承環的提升裝置向上吊升，在吊升過程中要注意反擊板支撐環保持水平狀態，傾斜角度不得大于1°。
步驟4：取下堵孔板并且裝上反擊板支承擋板。
步驟5：將反擊板支承環放在反擊板支承擋板上。
步驟6：最后安裝上反擊板蓋。
圖三 制砂機內部結構圖
圖四 反擊板磨損狀況
反擊板的壽命取決于○部分處顯示的剩余厚度磨損情況（見圖四），在調整之后按要求使用。
圖五 反擊板磨損狀況
小結：
為改變反擊板的固定位置，應該提前檢查反擊板的磨損范圍，檢查當其位置上升到上段時是否材料與該位置的接觸低于反擊板的下端。
如果當該位置低于反擊板的下端時，材料仍然可以與該位置接觸，如圖五所示，將反擊板固定在中段位置，并且使用反擊板支承墊片調節反擊板的位置。
注意反擊板的磨損范圍可能受物料的尺寸、物料水分、給料率和質量的影響。當這些條件變化時，按照要求確認新的磨損范圍并且調節反擊板的位置。

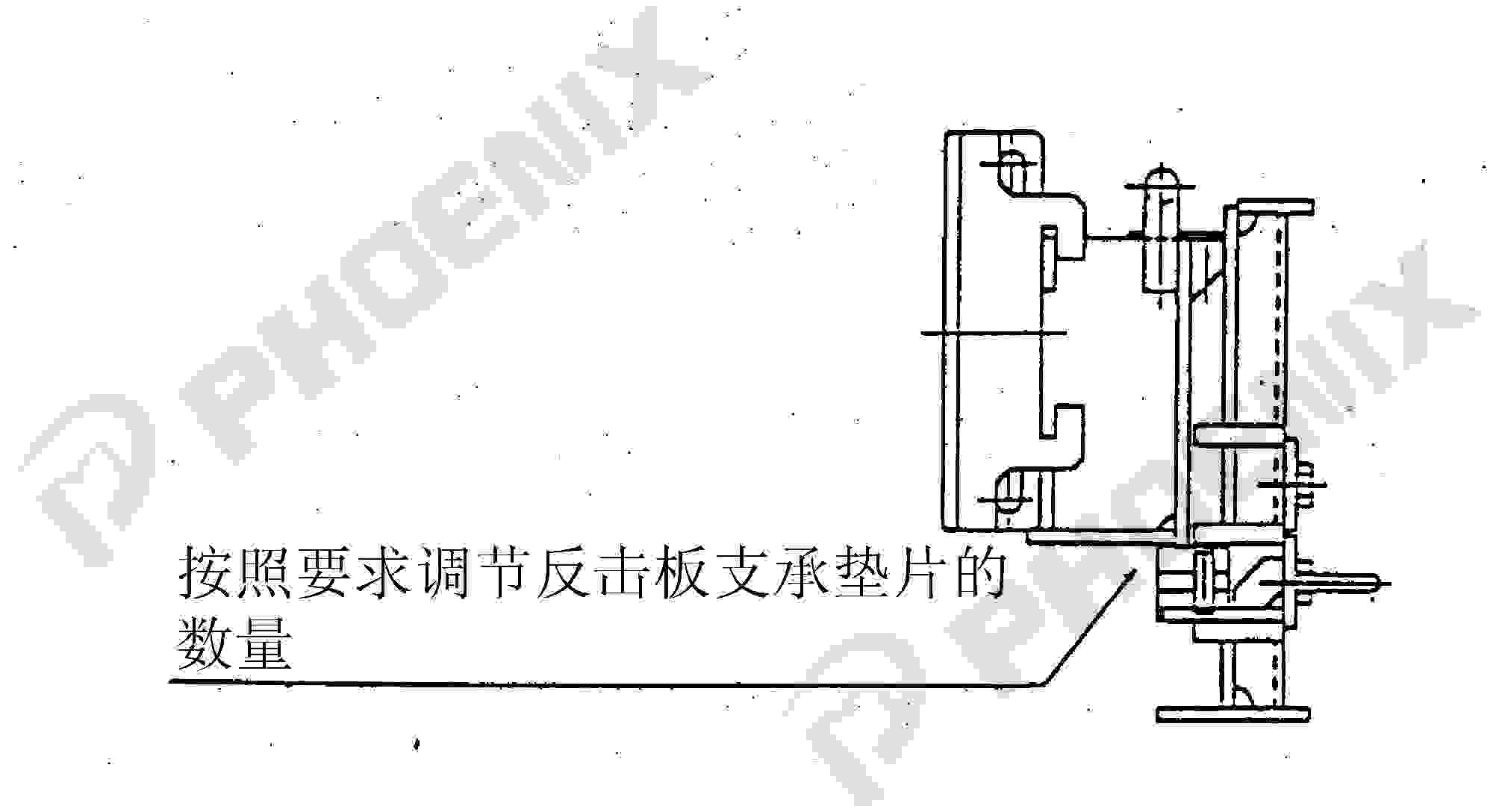

圖六 反擊板支撐墊片
2.當反擊板更換成新的時，在使用之前將反擊板支承環降低到最低位置，如圖六顯示。3.當反擊板位置被移動或者反向時，每天必須確認一次新的磨損位置。
當遇到任何不便時（當材料流向磨損件造成剩余厚度的消失等）對位置進行微調或者移動或者使反擊板位置反向。
最后，當反擊板磨損狀況需要將反擊板反向或者更換成新的時候，其操作步驟如下：
步驟1：將反擊板蓋上積累的物料清除干凈，然后取下反擊板蓋。
步驟2：將反擊板周圍積累的物料清除干凈，當取下一副反擊板時，其它反擊板也可以做好取下的準備。利用反擊板的提升孔，用起重機或者電葫蘆提升然后拉出反擊板。
步驟3：將反擊板反向安裝或者替換成新的。
總結：當將制砂機的反擊板更換成新的時候，事先將新的反擊板與備用的反擊板支承環裝配在一起，按組件更換反擊板，這樣既容易又快捷。當安裝反擊板時，按轉子旋轉的方向移動（從上往下看），以便它與反擊板支承環相接觸。盡可能快速的移動或者反向安裝反擊板，這樣能使反擊板均勻磨損，確保產量增加。弄清楚反擊板的磨損范圍和磨損率以便調節垂直運動/轉換角度。
